Resolusi pengekod motor servo adalah parameter kritikal yang mempengaruhi prestasi dan ketepatan sistem motor servo. Sebagai pembekal pengekod motor servo yang dipercayai, kami memahami kepentingan konsep ini dan implikasinya untuk pelbagai aplikasi perindustrian. Dalam blog ini, kami akan menyelidiki apa resolusi pengekod motor servo, mengapa ia penting, dan bagaimana ia memberi kesan kepada fungsi keseluruhan motor servo.
Apakah resolusi pengekod motor servo?
Resolusi pengekod motor servo merujuk kepada perubahan terkecil dalam kedudukan yang dapat dikesan dan dilaporkan oleh pengekod. Ia biasanya dinyatakan dari segi denyutan setiap revolusi (PPR) untuk pengekod tambahan atau bit untuk pengekod mutlak. Pengekod resolusi yang lebih tinggi dapat memberikan maklumat yang lebih terperinci mengenai kedudukan motor, yang membolehkan kawalan yang lebih tepat.
Untuk pengekod tambahan, nilai PPR menunjukkan bilangan denyutan elektrik yang dihasilkan oleh encoder untuk setiap putaran penuh aci motor. Sebagai contoh, pengekod dengan resolusi 1000 PPR akan menghasilkan 1000 denyutan untuk setiap putaran 360 darjah aci. Denyutan ini kemudiannya digunakan oleh pemacu servo untuk mengira kedudukan, kelajuan, dan arah motor.
Sebaliknya, pengekod mutlak menggunakan kod binari untuk mewakili kedudukan tepat batang motor pada bila -bila masa. Resolusi pengekod mutlak ditentukan oleh bilangan bit dalam kod binari. Sebagai contoh, pengekod mutlak 12-bit boleh memberikan nilai kedudukan yang unik 4096 (2^12) untuk satu revolusi aci, yang menawarkan tahap ketepatan yang lebih tinggi berbanding dengan pengekod rendah.
Mengapa penyelesaiannya penting?
Resolusi pengekod motor servo memainkan peranan penting dalam menentukan ketepatan dan prestasi sistem motor servo. Berikut adalah beberapa sebab utama mengapa resolusi penting:
Kawalan ketepatan
Pengekod resolusi tinggi membolehkan kawalan yang lebih tepat terhadap kedudukan, kelajuan, dan tork motor servo. Dalam aplikasi di mana kedudukan yang tepat adalah kritikal, seperti robotik, pemesinan CNC, dan pembuatan semikonduktor, pengekod resolusi tinggi dapat memastikan bahawa motor bergerak ke kedudukan tepat yang diperlukan, meminimumkan kesilapan dan meningkatkan kualiti produk.
Operasi yang lancar
Pengekod resolusi yang lebih tinggi juga boleh menyumbang kepada operasi motor yang lebih lancar. Dengan memberikan maklumat kedudukan yang lebih terperinci, pemacu servo boleh membuat pelarasan yang lebih tepat kepada kelajuan dan tork motor, mengurangkan getaran dan jeritan semasa pergerakan. Ini amat penting dalam aplikasi di mana gerakan lancar adalah penting, seperti dalam peralatan perubatan dan mesin pembungkusan berkelajuan tinggi.
Kecekapan sistem
Sebagai tambahan kepada ketepatan dan operasi yang lancar, pengekod resolusi tinggi juga dapat meningkatkan kecekapan keseluruhan sistem motor servo. Dengan membolehkan kawalan yang lebih tepat, motor boleh beroperasi dengan lebih cekap, memakan tenaga yang kurang dan mengurangkan haus dan lusuh pada komponen. Ini boleh membawa kepada kos operasi yang lebih rendah dan jangka hayat peralatan yang lebih lama.
Jenis pengekod motor servo dan resolusi mereka
Terdapat beberapa jenis encoder motor servo yang terdapat di pasaran, masing -masing dengan ciri -ciri unik dan keupayaan resolusi. Berikut adalah beberapa jenis yang paling biasa:
Pengekodan tambahan

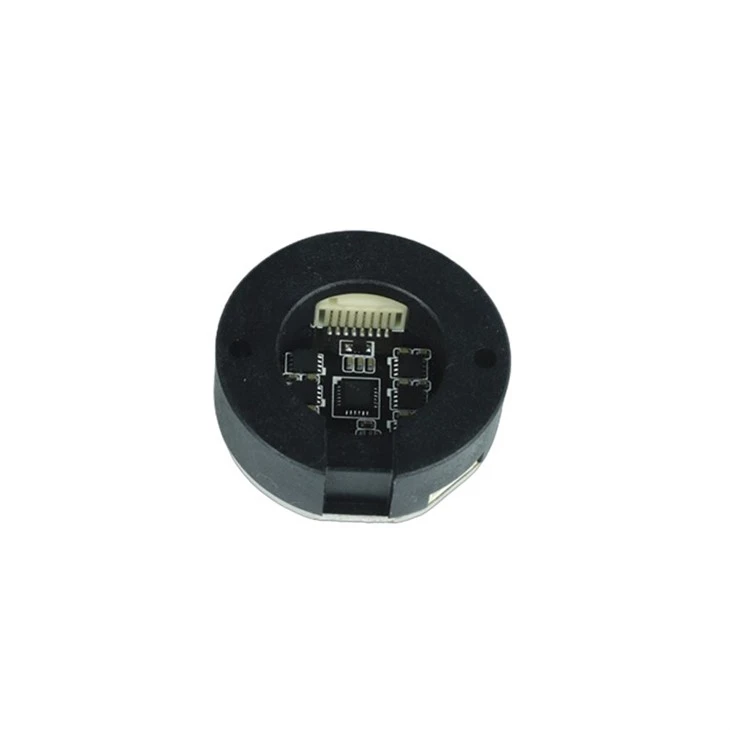

Pengekodan tambahan adalah jenis pengekod motor servo yang paling banyak digunakan. Mereka agak mudah dan kos efektif, menjadikannya sesuai untuk pelbagai aplikasi. Pengekodan tambahan biasanya mempunyai resolusi dari beberapa ratus ppr hingga beberapa ribu ppr. Pengekod tambahan resolusi lebih tinggi dapat memberikan maklumat kedudukan yang lebih tepat, tetapi mereka juga cenderung lebih mahal. Anda boleh mengetahui lebih lanjut mengenai kamiPengekodan tambahan motor servodi laman web kami.
Pengekod mutlak
Pengekod mutlak menawarkan tahap ketepatan yang lebih tinggi berbanding dengan encoder tambahan. Mereka boleh memberikan kedudukan tepat aci motor pada bila -bila masa, tanpa memerlukan titik rujukan. Pengekod mutlak biasanya mempunyai resolusi dari 10 bit hingga 20 bit atau lebih, bergantung kepada keperluan permohonan. Pengekod mutlak yang lebih tinggi boleh memberikan maklumat kedudukan yang sangat tepat, tetapi mereka juga lebih mahal dan kompleks.
Encoder magnet
Pengekod magnet menggunakan medan magnet untuk mengesan kedudukan aci motor. Mereka agak kuat dan tahan terhadap faktor persekitaran seperti habuk, kotoran, dan kelembapan, menjadikannya sesuai untuk persekitaran perindustrian yang keras. Pengekod magnet biasanya mempunyai resolusi dari beberapa ratus ppr hingga beberapa ribu ppr. KamiMotor encoder magnetmenawarkan prestasi yang boleh dipercayai dan resolusi tinggi untuk pelbagai aplikasi.
Encoder optik
Pengekod optik menggunakan cahaya untuk mengesan kedudukan aci motor. Mereka terkenal dengan resolusi dan ketepatan mereka yang tinggi, menjadikannya sesuai untuk aplikasi yang memerlukan kedudukan yang tepat. Pengekod optik biasanya mempunyai resolusi dari beberapa ribu PPR hingga puluhan ribu PPR. KamiPengekod optik miniaturadalah pilihan padat dan berprestasi tinggi untuk aplikasi di mana ruang terhad.
Memilih resolusi yang tepat untuk permohonan anda
Apabila memilih pengekod motor servo, adalah penting untuk mempertimbangkan keperluan khusus permohonan anda. Berikut adalah beberapa faktor yang perlu dipertimbangkan:
Ketepatan permohonan
Ketepatan aplikasi anda yang diperlukan adalah salah satu faktor yang paling penting untuk dipertimbangkan ketika memilih resolusi pengekod. Jika permohonan anda memerlukan kedudukan ketepatan tinggi, seperti dalam pembuatan semikonduktor atau peralatan perubatan, pengekod resolusi tinggi adalah penting. Sebaliknya, jika aplikasi anda tidak memerlukan ketepatan yang melampau, pengekod resolusi rendah mungkin mencukupi.
Kelajuan motor
Kelajuan motor servo juga boleh menjejaskan pilihan resolusi pengekod. Pengekod resolusi yang lebih tinggi boleh memberikan maklumat kedudukan yang lebih tepat pada kelajuan yang lebih rendah, tetapi mereka mungkin tidak dapat mengikuti kelajuan tinggi beberapa motor. Dalam kes sedemikian, pengekod resolusi rendah mungkin lebih sesuai.
Keadaan alam sekitar
Keadaan alam sekitar di mana pengekod akan beroperasi juga penting untuk dipertimbangkan. Jika pengekod akan terdedah kepada habuk, kotoran, kelembapan, atau keadaan yang keras, pengekod magnet mungkin menjadi pilihan yang lebih baik daripada pengekod optik, kerana pengekod magnet lebih tahan terhadap faktor persekitaran.
Kos
Akhirnya, kos selalu menjadi pertimbangan ketika memilih pengekod motor servo. Pengekod resolusi yang lebih tinggi cenderung lebih mahal daripada pengekod resolusi rendah, jadi penting untuk mengimbangi keperluan untuk ketepatan dengan kos pengekod.
Kesimpulan
Resolusi pengekod motor servo adalah parameter kritikal yang boleh memberi kesan yang signifikan kepada prestasi dan ketepatan sistem motor servo. Sebagai pembekal pengekod motor servo, kami menawarkan pelbagai pengekod dengan resolusi yang berbeza untuk memenuhi keperluan pelanggan kami. Sama ada anda memerlukan pengekod resolusi tinggi untuk aplikasi ketepatan atau pengekod kos efektif untuk aplikasi yang kurang menuntut, kami dapat membantu anda mencari penyelesaian yang tepat.
Sekiranya anda berminat untuk mempelajari lebih lanjut mengenai pengekod motor servo kami atau ingin membincangkan keperluan khusus anda, sila hubungi kami. Pasukan pakar kami sentiasa bersedia untuk membantu anda dalam memilih pengekod yang tepat untuk permohonan anda dan memberikan anda perkhidmatan yang terbaik.
Rujukan
- Johnson, M. (2018). Kawalan Motor Servo: Prinsip dan Aplikasi. New York: McGraw-Hill.
- Smith, A. (2019). Teknologi Encoder: Asas dan Aplikasi. London: Elsevier.
- Brown, J. (2020). Automasi Perindustrian: Servo Motors and Drives. Chicago: Wiley.
